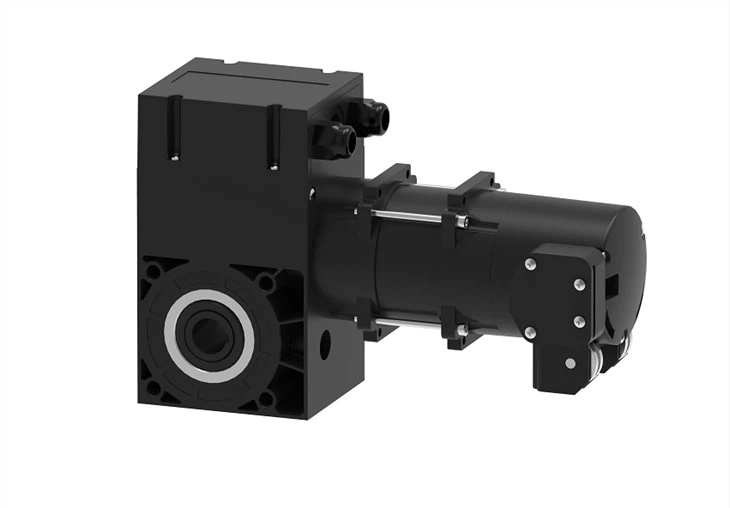

Керований промисловий дверний механізм для воріт 20㎡
Потужність двигуна 300 Вт чудово підходить для ваших воріт/дверей площею 20 квадратних метрів, однофазний пристрій для відкривання промислових дверей на 20 м² застосовується для більшості промислових/секційних воріт, користувач повинен використовувати джерело живлення змінного струму 220 В/50 Гц.
Інструкція для промислового відкривання дверей для 20㎡ воріт
Модель GK40E (однофазна)
Потужність двигуна 300 Вт чудово підходить для ваших воріт/дверей площею 20 квадратних метрів, однофазний пристрій для відкривання промислових дверей на 20 м² застосовується для більшості промислових/секційних воріт, користувач повинен використовувати джерело живлення змінного струму 220 В/50 Гц.
Технічні параметри (головний двигун)
Модель агрегату | GK40E |
Джерело живлення | AC220V |
Номінальна потужність | 300W |
Крутний момент | 40.m |
Максимальна площа воріт | 20m³ |
Швидкість обертання без навантаження | 24 об/хв |
Максимальний ліміт подорожі | Вихідний вал обертається на 20 обертів |
Коефіцієнт зменшення | 1:58 |
Шум | Менше або дорівнює 55 дБ |
Діаметр вихідного вала | Φ25,4 мм |
Тип кодера | Електронний ліміт |
Система змащення | Олійний |
Пристрій для розблокування рук | Ланцюг ручної роботи |
Температура середовища | -20 градусів - плюс 50 градусів |
Розмір головного двигуна | 220х110х350 мм |
Вага головного двигуна | 13 кг |
Вал приводу/Встановлення ланцюгового приводу
Цей продукт зазвичай використовується для промислових секційних воріт, які були оснащені балансирною пружиною та підйомними промисловими дверима. Для цього виробу існує два способи встановлення: встановлення приводу валу та встановлення приводу ланцюга. Заводська стандартна конфігурація передбачає встановлення приводу валу. Якщо користувачам потрібен тип ланцюгової передачі, вони можуть вибрати відповідні аксесуари для ланцюга зірочки для встановлення.
Установка приводу валу | Монтаж ланцюгового приводу |
① Розширювальний гвинт | ① Ведене колесо |
② Монтажний кронштейн | ② Дверна шахта |
③ Монтажний гвинт | ③ Ланцюг |
④ Привід дверей | ④ Монтажний кронштейн |
⑤ Спеціальний плоский ключ | ⑤ Привідна зірочка |
⑥ Дверний вал | ⑥ Вал ведучої зірочки |
⑦ Фіксуюча втулка | ⑦ Привід дверей |
